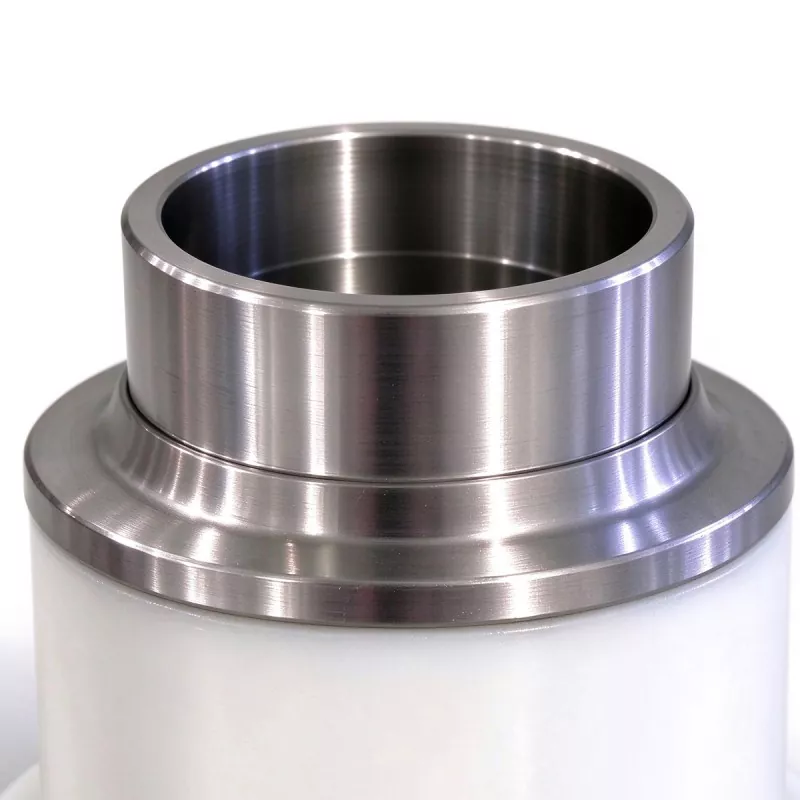

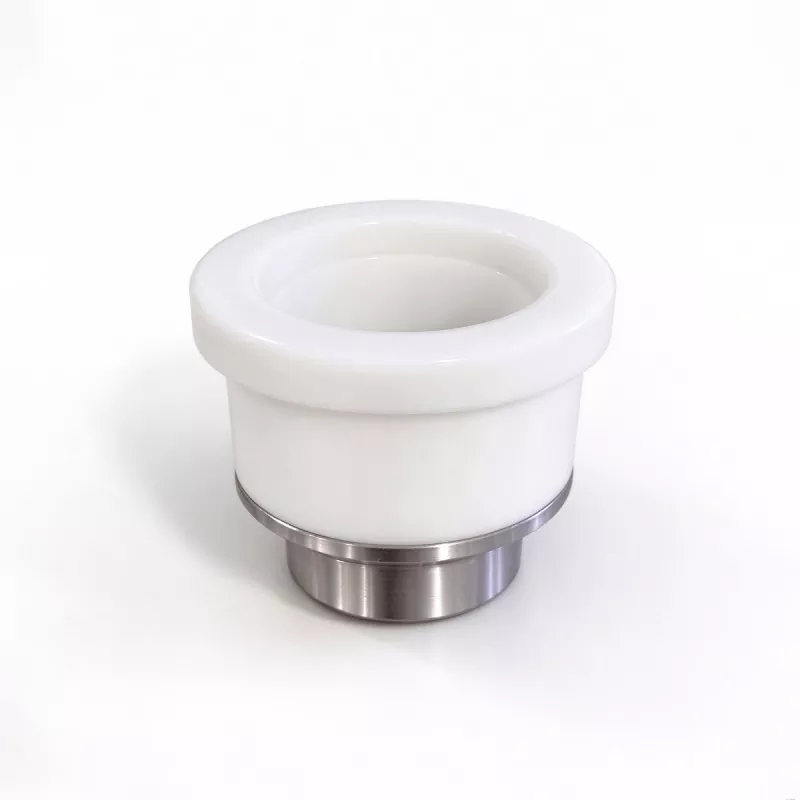

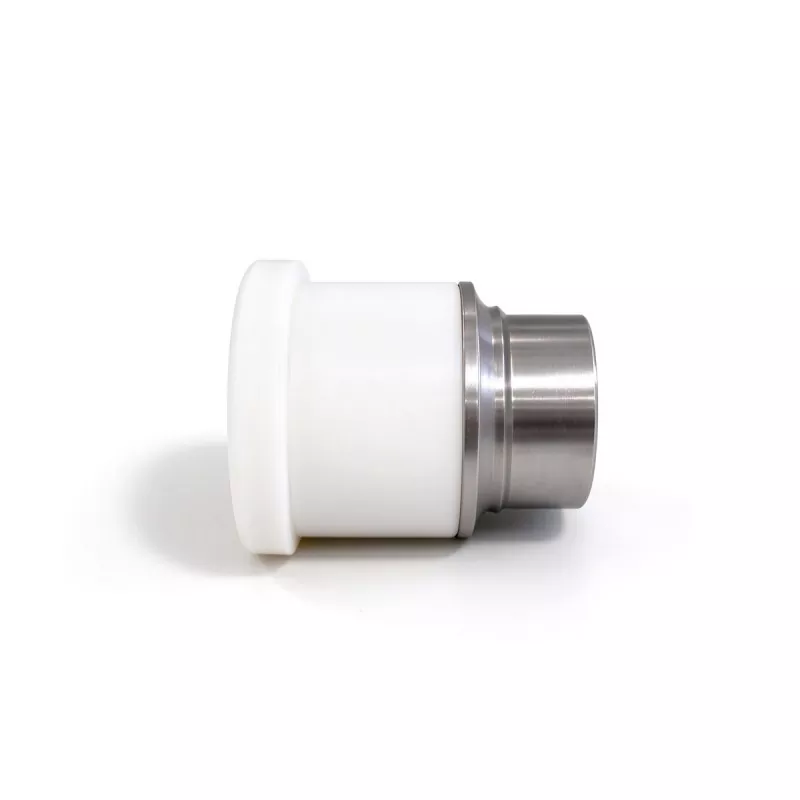

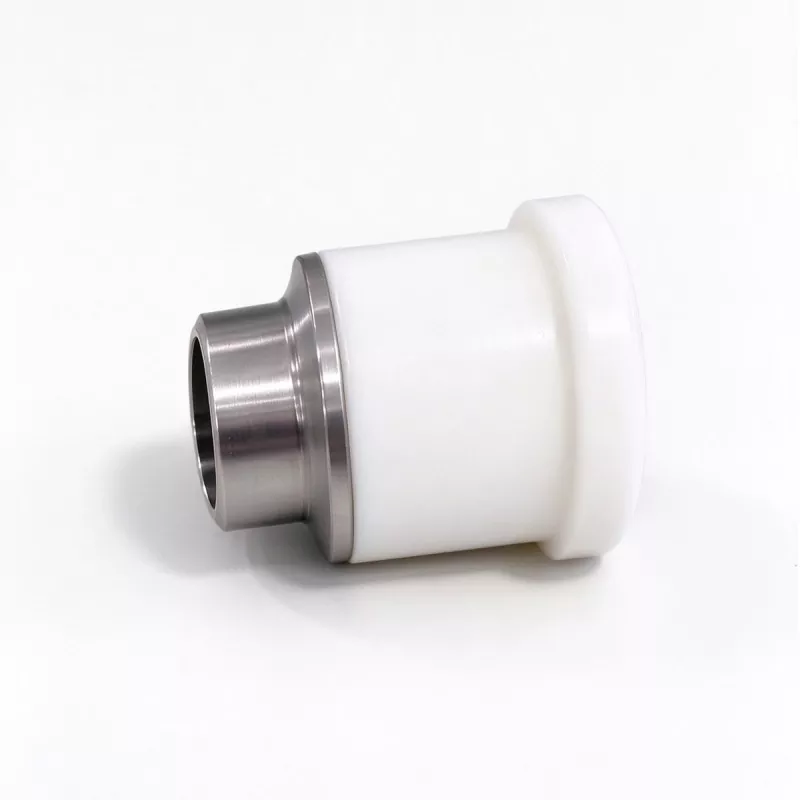

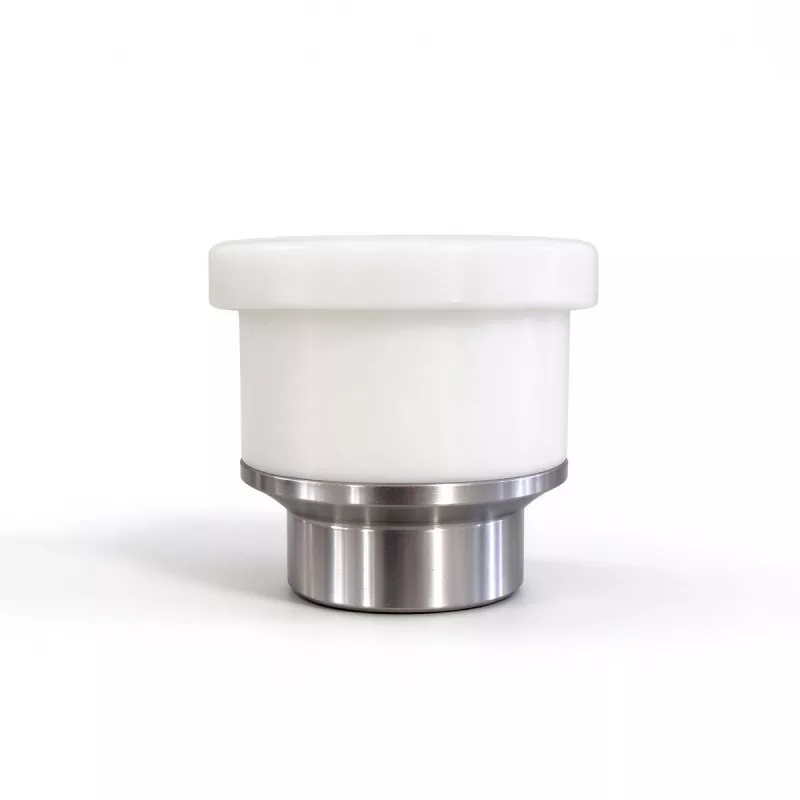

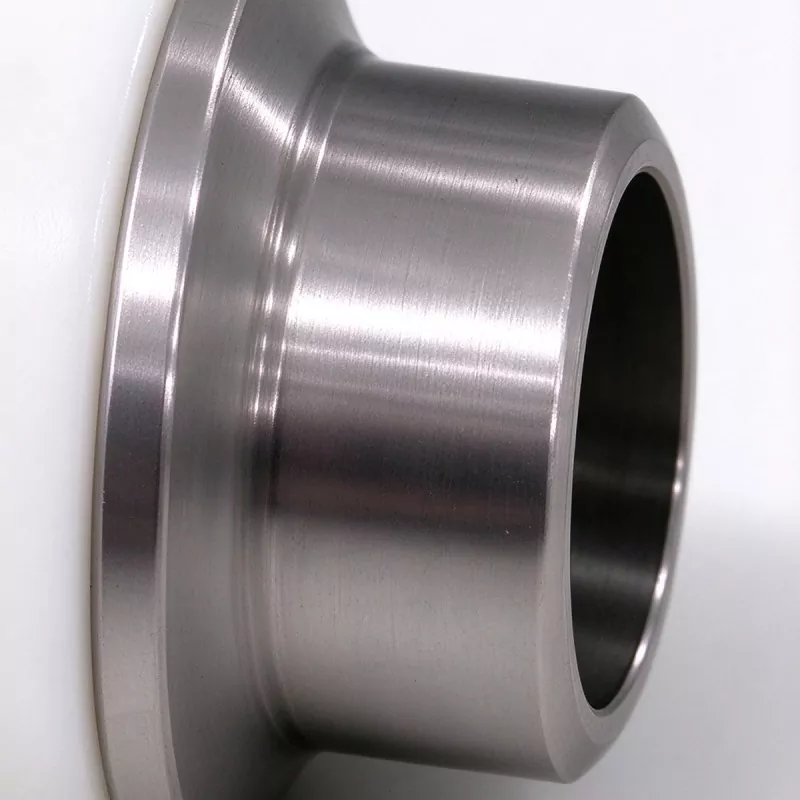

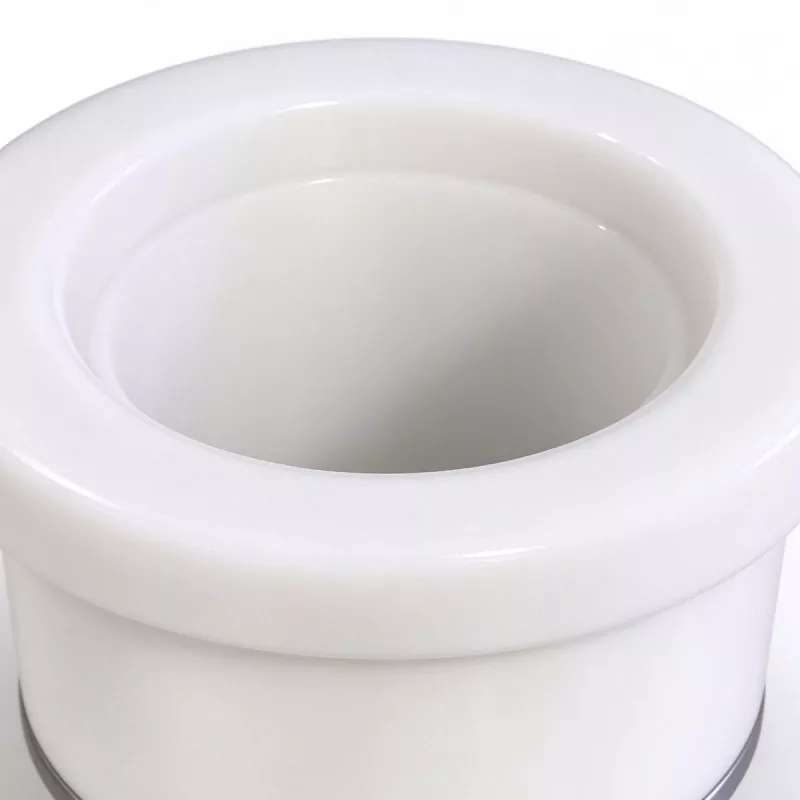

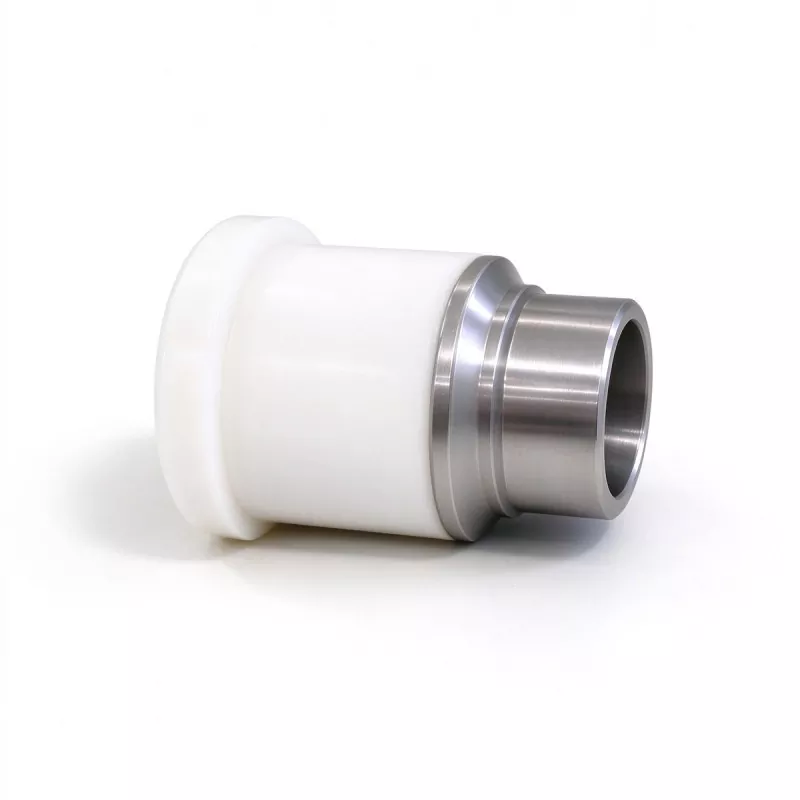

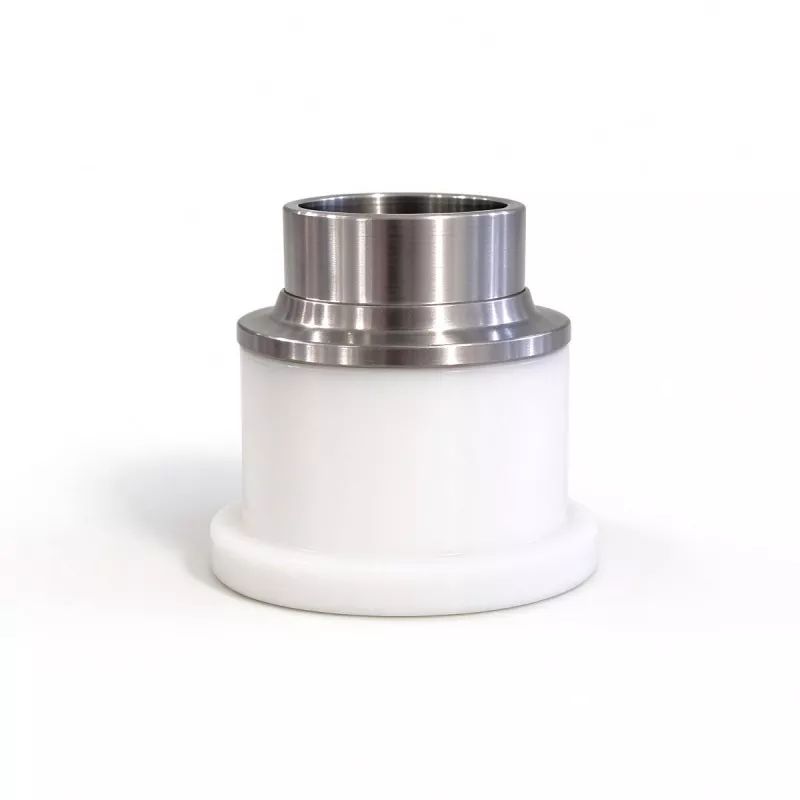

Vòng gốm đầu cắt laser

EVER VIEW cung cấp các bộ phận gốm thay thế cho đầu cắt laser sợi quang, hỗ trợ định vị vòi phun, chức năng cách điện và cảm biến độ cao trong các cụm đầu cắt tương thích. Là một vật tư tiêu hao nhỏ được lắp đặt gần vòi phun, Vòng gốm Đầu cắt Laser hoạt động trong khu vực tiếp xúc với nhiệt, vết bắn, bụi và tác động cơ học không thường xuyên.

Nên chọn vòng gốm chính xác theo cấu trúc đầu cắt thực tế. Đường kính ngoài, đường kính trong, chiều cao, ren, cách sắp xếp tiếp xúc và thiết kế lắp đặt có thể khác nhau giữa các mẫu khác nhau.

Để mua thiết bị thay thế, EVER VIEW khuyên bạn nên cung cấp mẫu đầu cắt, số bộ phận gốc, kích thước hoặc ảnh rõ ràng. Nhóm của chúng tôi có thể hỗ trợ khớp thông số kỹ thuật trước khi báo giá và hỗ trợ bảo trì kho hoặc đặt hàng số lượng lớn.

Một phần quan trọng của đầu cắt dưới

Vòng gốm Đầu cắt Laser được đặt giữa cụm đầu cắt và các bộ phận liên quan đến vòi phun. Cấu trúc chính xác của nó phụ thuộc vào thiết kế đầu cắt, nhưng nó thường góp phần vào cả việc định vị cơ học và cách điện.

Hỗ trợ định vị vòi phun

Thân gốm và cấu trúc lắp liên quan giúp giữ cụm vòi phun ở vị trí mong muốn. Kích thước và độ đồng tâm chính xác rất quan trọng vì vòi phun cần duy trì mối quan hệ cần thiết với chùm tia laze.

Cung cấp vật liệu cách điện

Vật liệu gốm giúp cách điện giữa các bộ phận dẫn điện được chọn của đầu cắt. Đặc tính này rất quan trọng trong các đầu cắt sử dụng cảm biến độ cao điện dung để theo dõi khoảng cách giữa cụm vòi phun và phôi kim loại.

Cảm biến chiều cao phụ thuộc vào hội

Ở các đầu cắt tương thích, vòng gốm hoạt động cùng với vòi phun và các bộ phận cảm biến thay vì hoạt động như một cảm biến độc lập.

Duy trì cấu trúc cảm biến

Thân gốm tách biệt các thành phần dẫn điện có liên quan trong khi vẫn duy trì mối quan hệ cơ học theo yêu cầu của cụm cảm biến. Các điểm tiếp xúc hoặc phần chèn dẫn điện cũng có thể được kết hợp tùy thuộc vào thiết kế cụ thể.

Giảm sự thay đổi cài đặt

Vòng gốm được khớp chính xác giúp cụm liên quan đến vòi phun trở về vị trí dự định sau khi thay thế. Kích thước không chính xác có thể ảnh hưởng đến độ lắp ráp và có thể yêu cầu khắc phục sự cố bổ sung cho hệ thống cảm biến độ cao.

Điều gì có thể làm hỏng chiếc nhẫn?

Vòng gốm của Đầu cắt Laser hoạt động gần phôi, khiến phôi dễ bị ảnh hưởng bởi một số điều kiện sản xuất thực tế.

Thiệt hại do va chạm

Tấm bị cong vênh, phôi gia công nhô lên hoặc lỗi lập trình có thể khiến đầu cắt tiếp xúc với vật liệu. Sau một vụ va chạm, thân gốm phải được kiểm tra xem có vết nứt, sứt mẻ hoặc dịch chuyển hay không.

Nhiệt và bắn tung tóe

Việc cắt liên tục làm cho khu vực phía dưới đầu cắt tiếp xúc với nhiệt và bắn tung tóe kim loại. Sự ô nhiễm xung quanh vòng gốm, vòi phun và khu vực tiếp xúc cần được giải quyết trong quá trình bảo trì định kỳ.

Kiểm tra trước khi thay thế các bộ phận khác

Vòng gốm bị hỏng có thể tạo ra các triệu chứng dường như liên quan đến vòi phun hoặc hệ thống kiểm soát độ cao. Tuy nhiên, nó không nên tự động được coi là nguyên nhân của mọi vấn đề về cắt.

Kiểm tra tình trạng thể chất

Tìm kiếm các vết nứt, các cạnh bị sứt mẻ, biến dạng, nhiễm bẩn hoặc lỏng lẻo bất thường. Nếu phần thân gốm bị hư hỏng rõ ràng thì nên tránh tiếp tục sử dụng cho đến khi đánh giá được thành phần.

Kiểm tra khu vực liên lạc

Trong trường hợp thiết kế đầu cắt bao gồm các tiếp điểm dẫn điện, hãy kiểm tra tình trạng của chúng theo quy trình bảo trì của nhà sản xuất. Tiếp xúc kém có thể ảnh hưởng đến mạch cảm biến.

Kích thước lớn hơn đường kính ngoài

Chỉ mua theo đường kính ngoài có thể dẫn đến thay thế không chính xác. Các vòng gốm khác nhau có thể có hình dạng bên ngoài tương tự nhau khi sử dụng các cấu trúc lắp đặt hoặc cách bố trí tiếp điểm khác nhau.

Kích thước để đo

Khi có sẵn, hãy cung cấp đường kính ngoài, đường kính trong và chiều cao tổng thể. Các phép đo nên được thực hiện từ thành phần ban đầu thay vì ước tính từ các bức ảnh.

Kiểm tra chủ đề và danh bạ

Kích thước ren, giao diện lắp và vị trí tiếp xúc cũng có thể xác định khả năng tương thích. Giao diện vòi phun nên được xem xét cùng với cấu trúc vòng gốm.

Thông số kỹ thuật cuối cùng phải được xác nhận dựa trên cụm đầu cắt thực tế.

Ghép vòng với đầu cắt

Vòng gốm đầu cắt Laser phải được coi là vật tư tiêu hao dành riêng cho đầu cắt hơn là một phụ kiện phổ thông.

Các mô hình khác nhau sử dụng các thiết kế khác nhau

Đầu cắt có thể khác nhau về kích thước vòng gốm, ren, tính năng định vị và cấu hình tiếp điểm. Ngay cả những sản phẩm trông giống nhau cũng có thể không thể thay thế được.

Thông tin gốc giúp

Số bộ phận ban đầu, nhãn bao bì và mẫu đầu cắt cung cấp các thông tin tham khảo hữu ích để xác định sản phẩm thay thế. Những bức ảnh rõ ràng có thể làm giảm thêm khả năng xảy ra kết quả trùng khớp không chính xác.

Quy trình nhận dạng đơn giản

EVER VIEW có thể hỗ trợ những người mua không biết chính xác thông số kỹ thuật của vòng gốm.

Bắt đầu với thiết bị

Cung cấp nhà sản xuất và model đầu cắt. Nếu đầu cắt có bảng tên hoặc nhãn hiệu mẫu, hãy đính kèm một bức ảnh rõ nét.

Thêm chi tiết phần cũ

Gửi ảnh chụp chiếc nhẫn gốm nguyên bản từ nhiều góc độ khác nhau, cùng với số đo, số bộ phận và thông tin liên hệ có sẵn.

ĐẦU CẮT → PHẦN CŨ → KÍCH THƯỚC → ẢNH → THÔNG SỐ KỸ THUẬT

Quá trình này đặc biệt hữu ích cho người mua ở nước ngoài, các công ty dịch vụ laser và nhà phân phối tìm nguồn cung ứng phụ tùng thay thế cho các máy hiện có.

Yêu cầu cài đặt cẩn thận

Vòng gốm là một bộ phận chính xác và cần được xử lý cẩn thận trong quá trình thay thế.

Kiểm tra trước khi lắp

Xác nhận rằng thành phần mới không có vết nứt, sứt mẻ hoặc nhiễm bẩn rõ ràng. Kiểm tra kích thước và cấu trúc lắp đặt trước khi lắp đặt.

Tránh hư hỏng cơ học

Gốm có thể bị hư hỏng do va đập hoặc lực quá mạnh. Lắp đặt bộ phận theo quy trình của nhà sản xuất đầu cắt và tránh siết quá chặt các bộ phận lắp liên quan.

Giữ cho cụm vòi phun ổn định

Vòng gốm không hoạt động một mình. Tình trạng của nó cần được xem xét cùng với vòi phun và các bộ phận khác ở đầu dưới của đầu cắt.

Kiểm tra vị trí vòi phun

Sau khi thay thế, hãy xác nhận rằng vòi phun đã được đặt đúng vị trí và cụm liên quan vẫn an toàn.

Kiểm tra cảm biến chiều cao

Khi sử dụng cảm biến điện dung, hãy xác minh hoạt động cảm biến độ cao bình thường sau khi bảo trì trước khi đưa máy trở lại sản xuất thông thường.

Ứng dụng trong cắt kim loại bằng Laser

Các bộ phận gốm thay thế EVER VIEW dành cho thiết bị cắt laser sợi quang được sử dụng trong các môi trường chế tạo kim loại khác nhau.

Gia công kim loại tấm

Các ứng dụng điển hình bao gồm gia công thép cacbon, thép không gỉ và nhôm cho các bộ phận máy móc, tủ, vỏ và các bộ phận kim loại chế tạo.

Thiết bị sản xuất và dịch vụ

Chúng cũng có thể phù hợp với các trung tâm dịch vụ cắt laze, công ty bảo trì thiết bị, nhà sản xuất và nhà phân phối máy móc duy trì nhiều cấu hình đầu cắt.

Mô hình chính xác được xác định bởi cấu trúc đầu cắt thay vì chỉ đơn giản bằng vật liệu được xử lý.

Xây dựng hàng tồn kho dự phòng thực tế

Mặc dù vòng gốm là vật tư tiêu hao tương đối nhỏ nhưng việc không có sẵn vòng gốm có thể trì hoãn việc bảo trì đầu cắt.

Dành cho nhà máy sản xuất

Các nhà máy vận hành nhiều máy cắt laser có thể bố trí các vòng gốm dự phòng theo model đầu cắt và số máy. Điều này giúp các kỹ thuật viên dễ dàng hơn trong việc lựa chọn thiết bị thay thế chính xác.

Dành cho nhà phân phối

Các nhà phân phối thiết bị laser và các công ty dịch vụ có thể yêu cầu một số thông số kỹ thuật cho các loại máy khác nhau của khách hàng. Xác nhận mẫu mã trước khi mua số lượng lớn giúp tránh dự trữ các bộ phận không tương thích.

Vấn đề chất lượng trong các thành phần nhỏ

Giá mua một vòng gốm nhỏ so với chi phí của một hệ thống cắt laser hoàn chỉnh, nhưng sự không nhất quán về kích thước vẫn có thể tạo ra các vấn đề về bảo trì.

Tính nhất quán về chiều

Thân gốm, tính năng lắp đặt và bố trí tiếp điểm phải phù hợp với thông số kỹ thuật đã được xác nhận. Kích thước nhất quán giúp hỗ trợ việc lắp ráp lặp lại.

Bảo vệ bao bì

Các thành phần gốm sứ phải được bảo vệ đúng cách trong quá trình bảo quản và vận chuyển. Ngăn chặn chip và vết nứt trước khi lắp đặt là một phần của việc quản lý vật tư tiêu hao đáng tin cậy.

Khi nào nó nên được thay thế?

Không có khoảng thời gian thay thế chung cho mỗi đầu cắt. Yêu cầu dịch vụ thực tế phụ thuộc vào hoạt động của máy, va chạm, tiếp xúc với nhiệt, ô nhiễm và thực hành bảo trì.

Thay thế sau khi hư hỏng rõ ràng

Các vết nứt, sứt mẻ, biến dạng hoặc hư hỏng vật lý khác là những lý do rõ ràng để kiểm tra bộ phận và xác định xem có cần thay thế hay không.

Thay thế trong quá trình bảo trì

Nếu vòng gốm bị mòn bất thường hoặc cụm đầu cắt không hoạt động như mong đợi thì việc thay thế có thể được coi là một phần của quá trình bảo trì.

Thông tin đặt hàng

Để có báo giá chính xác, hãy cung cấp mẫu đầu cắt, thông tin vòng gốm gốc, kích thước, cách bố trí tiếp điểm, ảnh và số lượng yêu cầu bất cứ khi nào có thể.

Nếu bạn không biết mô hình

Gửi ảnh rõ nét về vòng gốm, đầu cắt và bao bì gốc. Bao gồm bất kỳ số đo hoặc số bộ phận có sẵn.

Để mua số lượng lớn

Đối với các đơn đặt hàng lặp lại hoặc số lượng lớn, hãy cung cấp trước số lượng yêu cầu và mẫu đầu cắt. EVER VIEW có thể hỗ trợ xác nhận thông số kỹ thuật và cung cấp thay thế.

CẦN MỘT VÒNG GỐM THAY THẾ?

Gửi chi tiết → Xác nhận mẫu → Kiểm tra thông số kỹ thuật → Nhận báo giá

Liên hệ với EVER VIEW để biết cách kết hợp, thay thế và mua số lượng lớn vòng gốm cho đầu cắt laser sợi quang.

Câu hỏi thường gặp

Nguyên nhân khiến vòng gốm bị nứt?

Va chạm với phôi, lực cơ học quá mức hoặc xử lý không đúng cách có thể làm hỏng thân gốm. Ô nhiễm nhiệt và sản xuất cũng có thể góp phần làm hư hỏng tùy thuộc vào thiết kế đầu cắt.

Nhẫn bị nứt có thể sử dụng tạm thời được không?

Vòng gốm bị nứt không nên được coi là một bộ phận có thể sử dụng được thông thường. Vì vòng có thể là một phần của cấu trúc cách điện và cảm biến nên phải tuân thủ quy trình bảo trì của nhà sản xuất đầu cắt trước khi tiếp tục vận hành.

Tại sao chiếc nhẫn có các điểm tiếp xúc bằng kim loại?

Một số thiết kế đầu cắt kết hợp các tiếp điểm hoặc chi tiết dẫn điện như một phần của mạch cảm biến độ cao điện dung. Sự sắp xếp chính xác của chúng thay đổi tùy theo mẫu đầu cắt.

Chiều cao vòng gốm có quan trọng không?

Đúng. Chiều cao tổng thể là một trong những kích thước có thể ảnh hưởng đến cách cụm đầu cắt phía dưới khớp với nhau. Nó phải phù hợp với thông số kỹ thuật ban đầu thay vì chỉ chọn đường kính ngoài.

Tôi có thể sử dụng vòng gốm của thương hiệu đầu cắt khác không?

Chỉ khi kích thước, cấu trúc lắp đặt, cách bố trí tiếp điểm và các thông số kỹ thuật liên quan khác được xác nhận là tương thích. Ngoại hình tương tự không đảm bảo khả năng thay thế lẫn nhau.

Những bức ảnh nào là tốt nhất để nhận dạng?

Cung cấp hình ảnh mặt trước, mặt sau và mặt bên của vòng gốm cùng với ảnh nhãn mẫu đầu cắt. Phép đo bằng thước kẻ, thước cặp hoặc tài liệu tham khảo phù hợp khác có thể giúp nhận dạng chính xác hơn.
