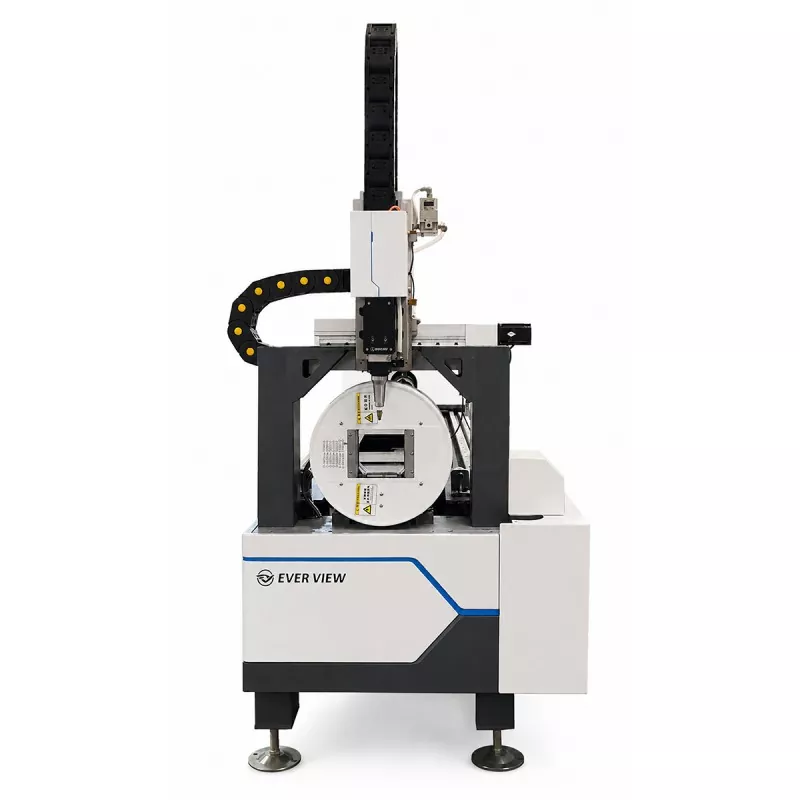

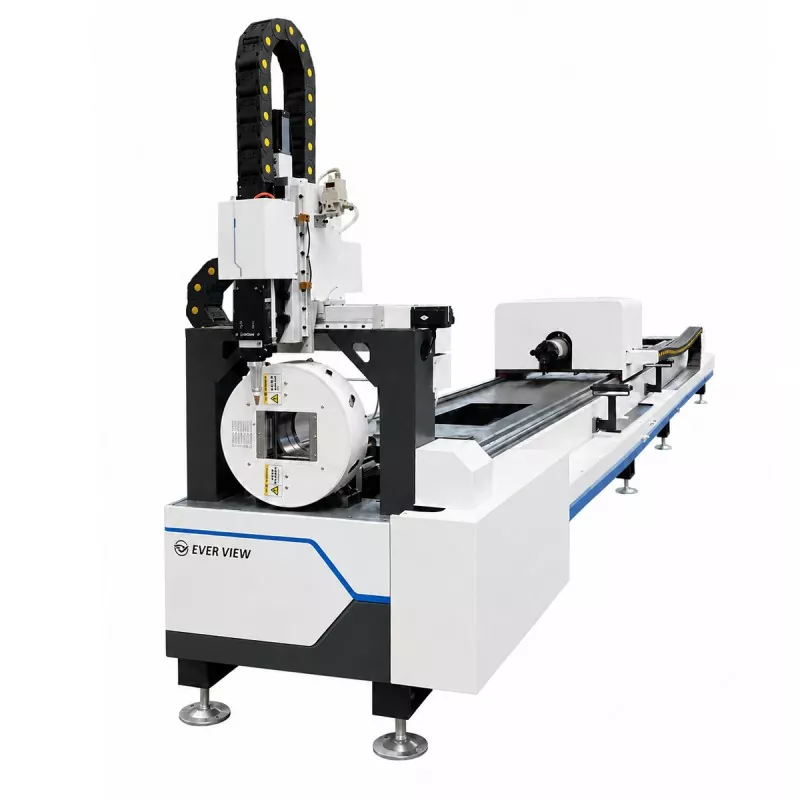

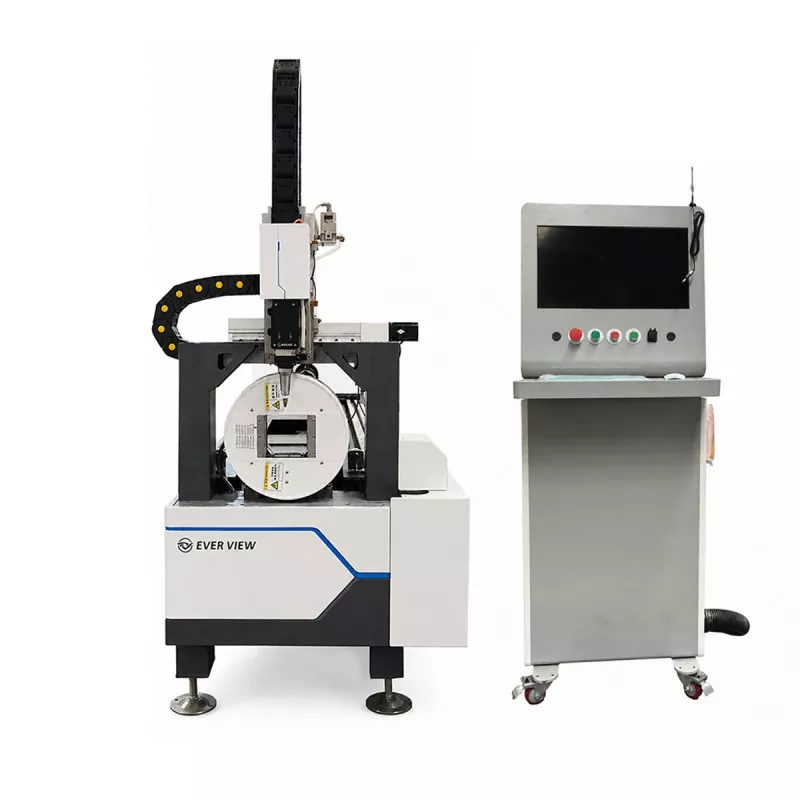

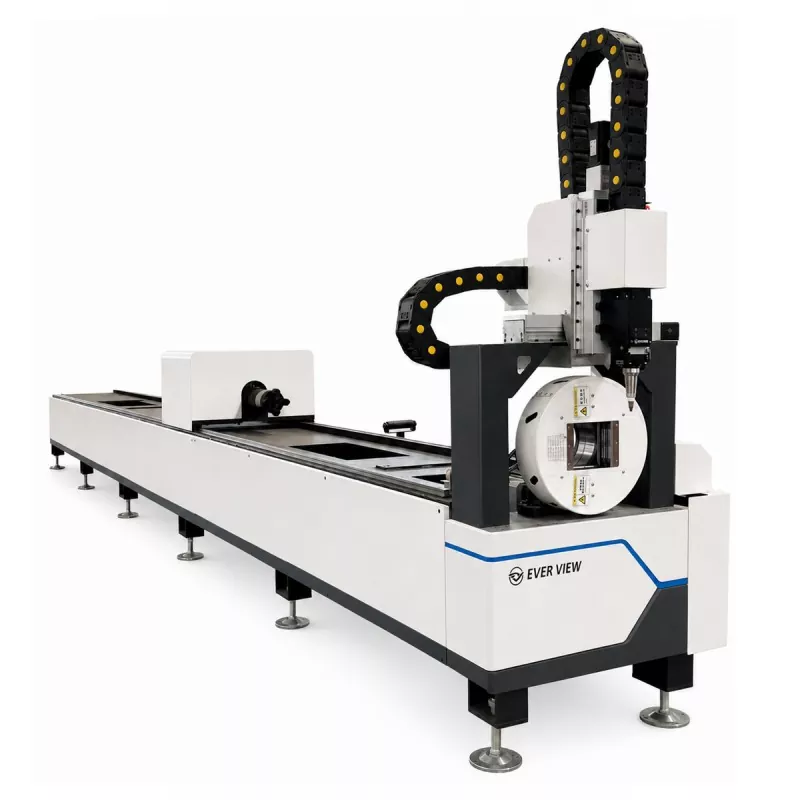

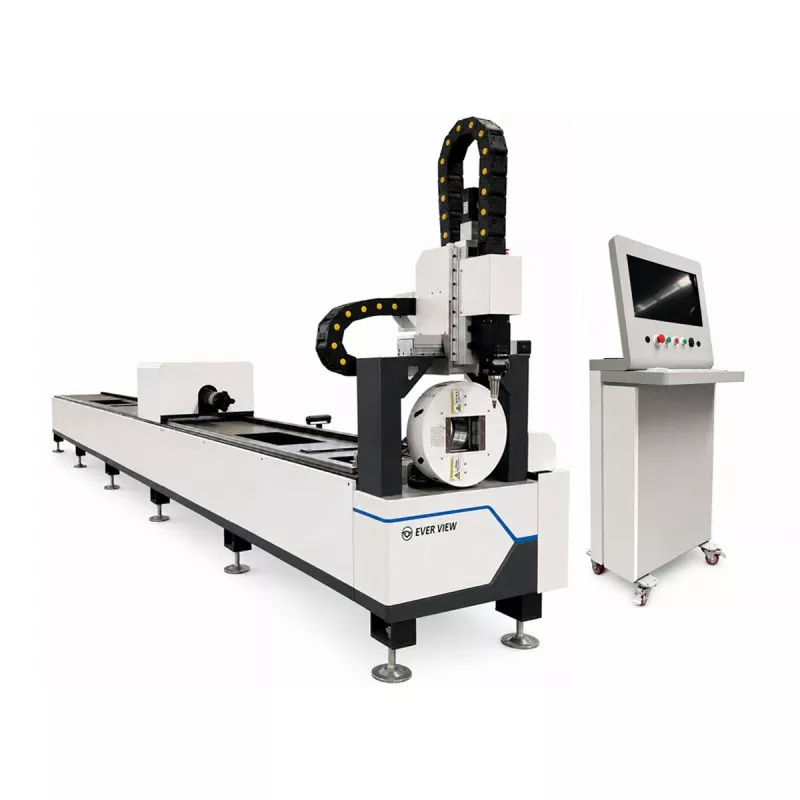

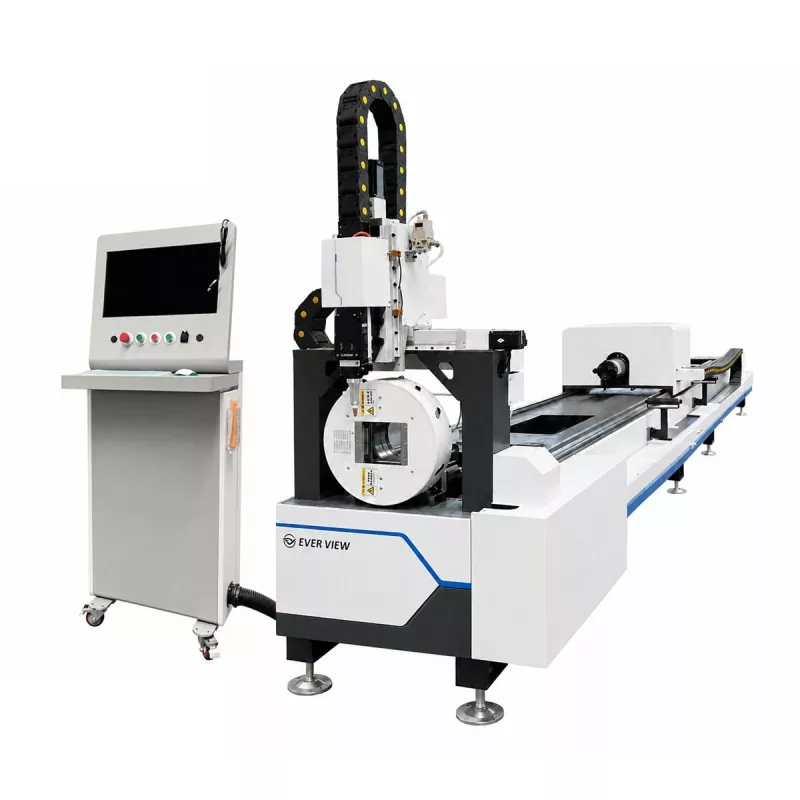

Máy cắt ống Laser sợi tiết kiệm

Máy cắt ống Laser sợi quang tiết kiệm có thể thực hiện cắt ống, cắt lỗ, xẻ rãnh, cắt đường viền và cắt đầu trong một quy trình được lập trình. Nó phù hợp cho đồ nội thất bằng kim loại, thiết bị thể dục, linh kiện ô tô, máy móc nông nghiệp, kết cấu xây dựng và chế tạo kim loại nói chung.

Gửi cho chúng tôi kích thước ống, vật liệu, độ dày, chiều dài và bản vẽ của bạn để cấu hình máy và đánh giá quá trình cắt.

Chi tiết sản phẩm

Cắt laser ống 3kW thực tế

Máy cắt ống Laser sợi quang tiết kiệm EVER VIEW được thiết kế dành cho người mua cần xử lý ống đáng tin cậy mà không có hệ thống phức tạp không cần thiết. Nguồn laser 3kW mang lại sự cân bằng thực tế giữa khả năng cắt, chi phí vận hành và tính linh hoạt của ứng dụng.

Để tham khảo, hệ thống 3kW được cấu hình phù hợp thường có thể cắt thành ống thép carbon có kích thước khoảng 10–12 mm và thành ống thép không gỉ có kích thước khoảng 5–6 mm trong điều kiện thích hợp. Những con số này là giá trị tham khảo chứ không phải là giới hạn được đảm bảo. Kết quả thực tế phụ thuộc vào hình dạng ống, loại vật liệu, áp suất khí, lựa chọn vòi phun, tốc độ cắt, yêu cầu chất lượng cạnh và cấu hình máy.

Nó phù hợp cho các xưởng bắt đầu cắt ống laze, các nhà máy bổ sung thiết bị xử lý ống chuyên dụng và các nhà sản xuất xử lý các đơn hàng lô nhỏ hoặc vừa.

Độ dày cắt tham khảo theo vật liệu

Các giá trị sau đây là phạm vi tham chiếu chung cho các ứng dụng ống thông thường:

Độ dày thực tế tối đa có thể thấp hơn đối với các ống có đường kính nhỏ, cấu hình phức tạp, sản xuất tốc độ cao hoặc yêu cầu nghiêm ngặt về chất lượng cạnh. Nên thử nghiệm cắt bằng ống thực tế của người mua trước khi xác nhận cuối cùng.

Tốc độ cắt tham chiếu theo vật liệu

Tốc độ cắt thay đổi tùy theo độ dày thành, loại vật liệu, hình dạng ống, khí cắt, đường kính vòi phun, vị trí tiêu điểm và chất lượng cạnh yêu cầu. Các giá trị sau đây là phạm vi tham chiếu chung cho các phần thẳng của vật liệu ống thông thường:

Những tốc độ này chỉ dành cho đánh giá sơ bộ. Cắt lỗ, xẻ rãnh, góc nhọn, đường viền nhỏ và cắt đầu thường yêu cầu tốc độ thấp hơn so với cắt đường thẳng. Người mua nên đánh giá cả tốc độ cắt và chất lượng lưỡi hoàn thiện khi so sánh cấu hình máy.

So sánh với các tùy chọn nguồn laser khác

Nên chọn công suất laser theo độ dày vật liệu yêu cầu, tốc độ sản xuất và khối lượng công việc thay vì chỉ riêng công suất tối đa.

So với máy 2kW, model 3kW thường cung cấp phạm vi xử lý rộng hơn và năng suất cao hơn đối với các ống có độ dày trung bình. So với máy 4kW, nó thường có mức đầu tư thấp hơn và vận hành tiết kiệm hơn, đồng thời giảm tốc độ và công suất độ dày tối đa.

Đối với người mua chủ yếu gia công ống nội thất có thành mỏng, hệ thống 2kW có thể là đủ. Đối với các đơn đặt hàng hỗn hợp liên quan đến thép carbon có độ dày trung bình và ống thép không gỉ, 3kW thường là một lựa chọn thiết thực. Để sản xuất liên tục các ống dày hơn hoặc các đơn đặt hàng số lượng lớn, cấu hình 4kW có thể mang lại năng suất tốt hơn.

Kích thước ống và phạm vi vật liệu

Máy cắt ống Laser sợi tiết kiệm hỗ trợ các cấu hình đặc biệt hình tròn, hình vuông, hình chữ nhật và được chọn theo cấu hình cuối cùng. Các vật liệu có thể áp dụng có thể bao gồm thép cacbon, thép không gỉ, thép mạ kẽm, nhôm và các kim loại có thể cắt bằng laze khác.

Phạm vi cắt thực tế phụ thuộc vào loại vật liệu, độ dày thành, biên dạng ống, khí cắt, chất lượng lưỡi cắt yêu cầu và tốc độ sản xuất.

Tính linh hoạt sản xuất

Lập trình kỹ thuật số cho phép người vận hành thay đổi chiều dài ống, vị trí lỗ, đường viền và hình dạng đầu mà không cần chuẩn bị dụng cụ cơ khí chuyên dụng cho mọi thiết kế. Điều này làm cho máy phù hợp cho việc sản xuất lặp lại, chế tạo theo yêu cầu, nguyên mẫu và các đơn hàng hỗn hợp.

Hệ thống kẹp đa năng

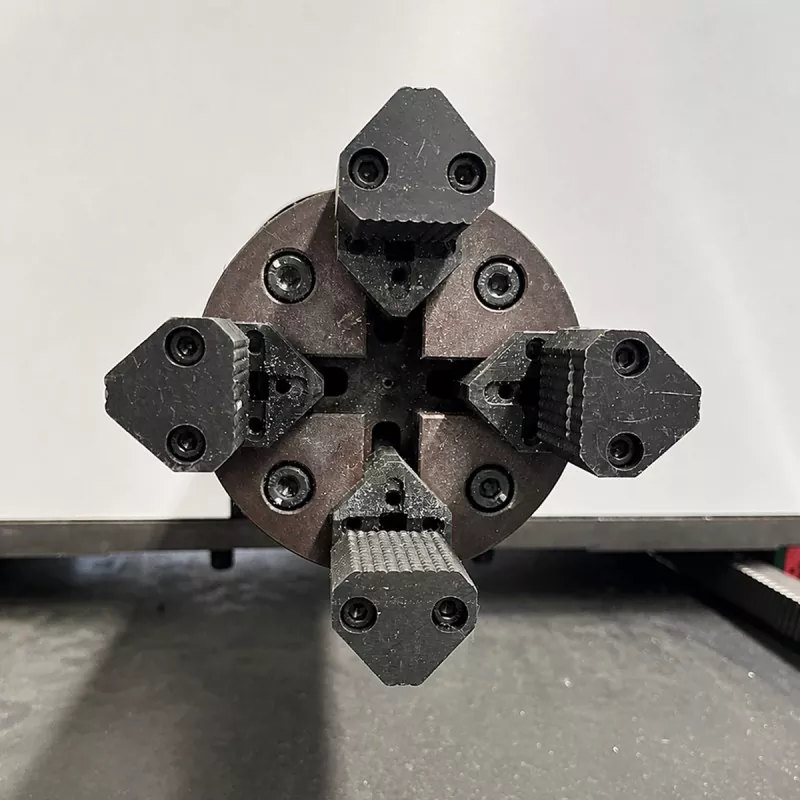

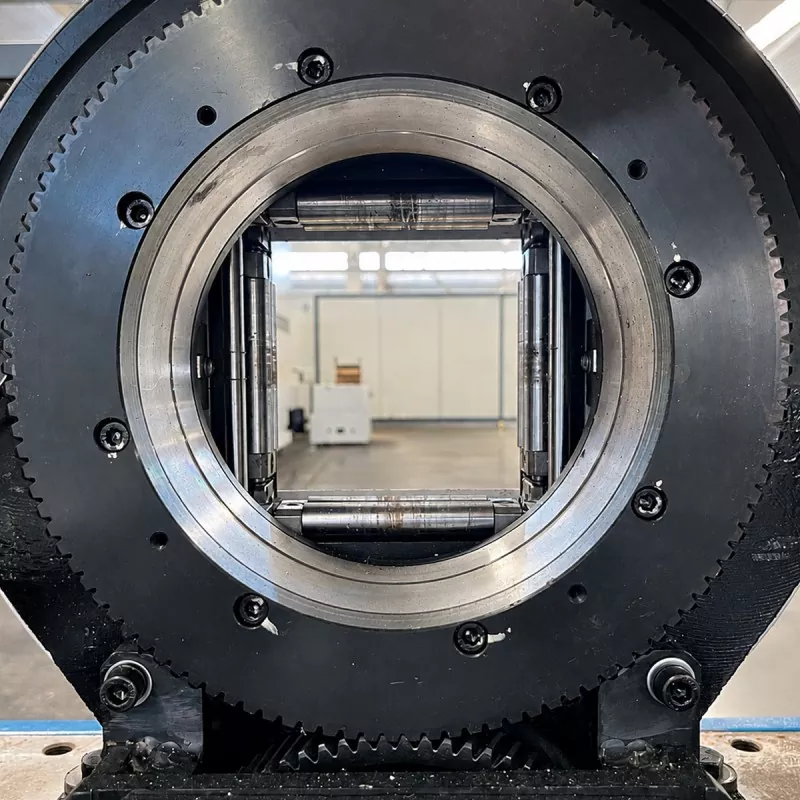

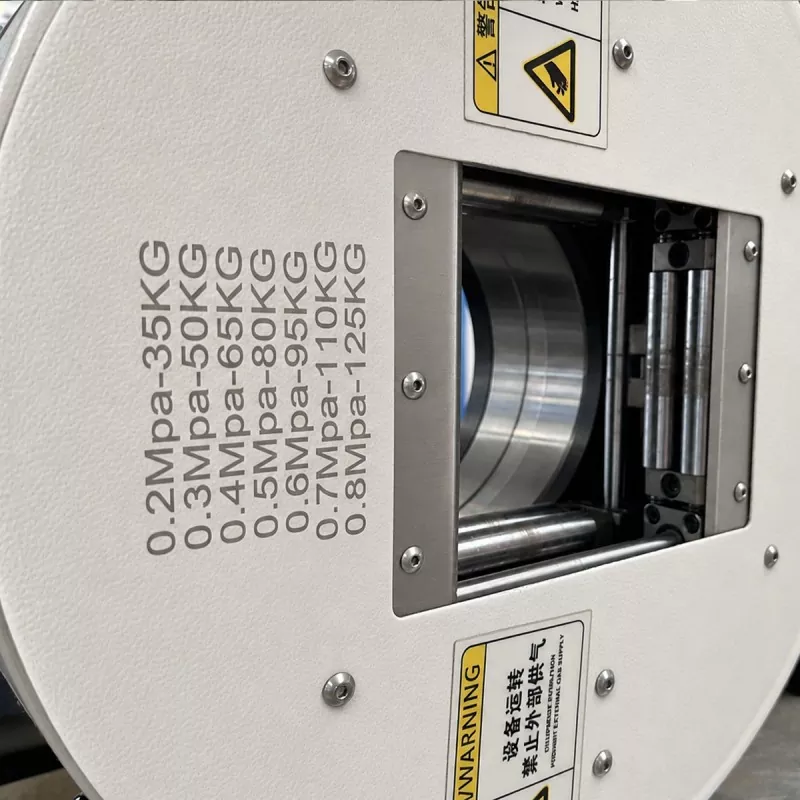

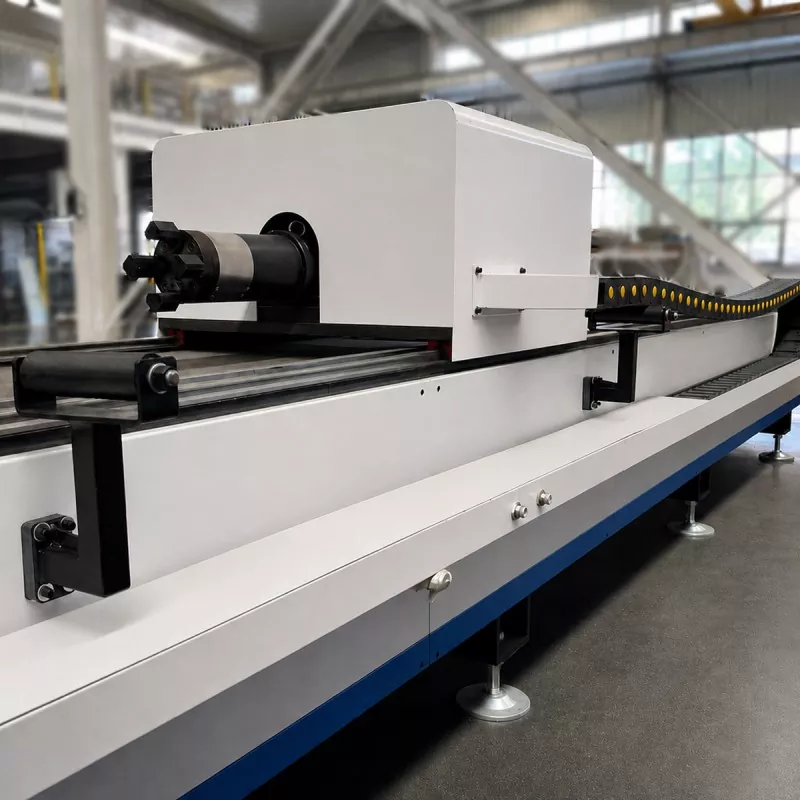

Mâm cặp đa năng chứa các ống tròn và vuông, giúp giảm sự thay đổi vật cố định giữa các phôi khác nhau. Kẹp ổn định hỗ trợ cắt chính xác các lỗ, khe, đường viền và vết cắt xung quanh nhiều cạnh của ống.

Tốc độ mâm cặp có thể đạt tới 120 vòng/phút.

Giảm hoạt động phụ

Đối với các bộ phận phù hợp, máy có thể kết hợp việc chuẩn bị liên quan đến đo, cắt, khoan, xẻ rãnh và cắt đầu vào một quy trình được lập trình. Điều này có thể làm giảm việc đánh dấu thủ công, kẹp lặp đi lặp lại, chuyển phôi và gia công thứ cấp.

Sự cải tiến thực tế phụ thuộc vào hình dạng ống, vật liệu, khối lượng sản xuất và quy trình làm việc hiện có.

Lĩnh vực ứng dụng

Máy cắt ống Laser sợi tiết kiệm phù hợp cho các ứng dụng đồ nội thất bằng kim loại như bàn, ghế, giá đỡ, khung giường và các thành phần nội thất hình ống khác.

Đối với thiết bị thể dục, nó có thể xử lý khung, giá đỡ, giá đỡ và các bộ phận kết nối được sử dụng trong thiết bị thể dục.

Trong sản xuất linh kiện ô tô, nó có thể được sử dụng cho các cấu trúc hình ống, giá đỡ, giá đỡ và các bộ phận xe được chế tạo đã chọn.

Đối với máy móc nông nghiệp, các ứng dụng điển hình bao gồm khung, tấm chắn, giá đỡ và các bộ phận kết nối.

Trong sản xuất kết cấu xây dựng, nó có thể xử lý các ống kết cấu, tay vịn, giá đỡ và các bộ phận khung.

Đối với chế tạo kim loại nói chung, máy phù hợp với các bộ phận tùy chỉnh, nguyên mẫu, sản xuất theo hợp đồng và các đơn đặt hàng hỗn hợp.

Tính năng vận hành và bảo trì

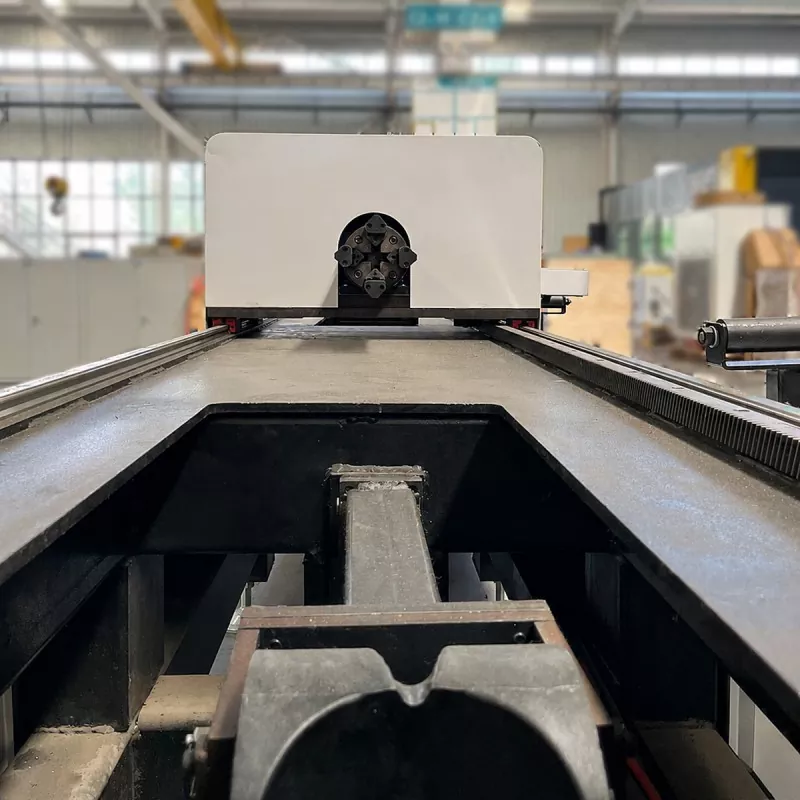

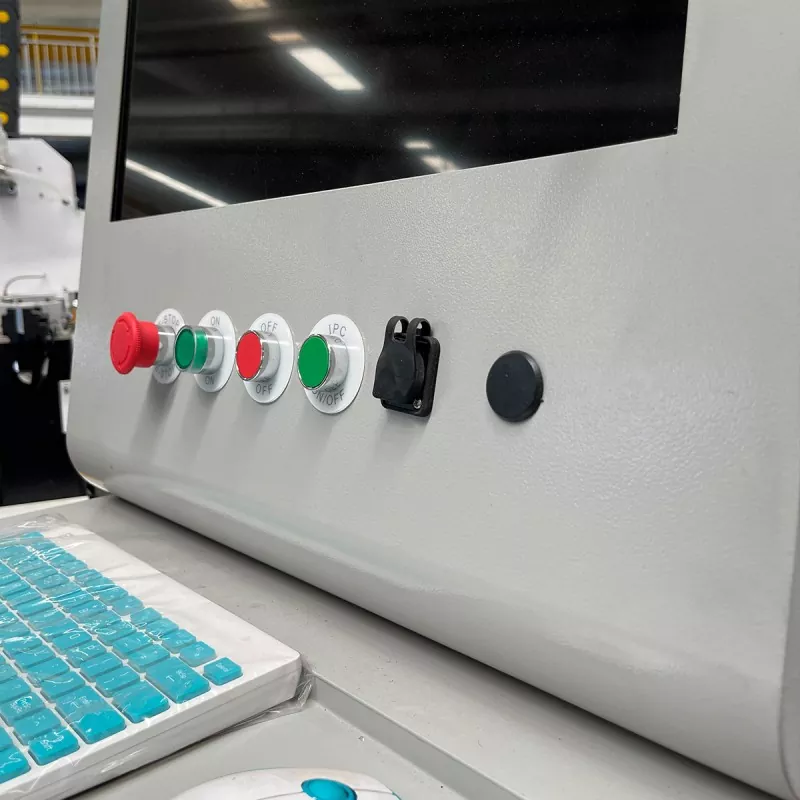

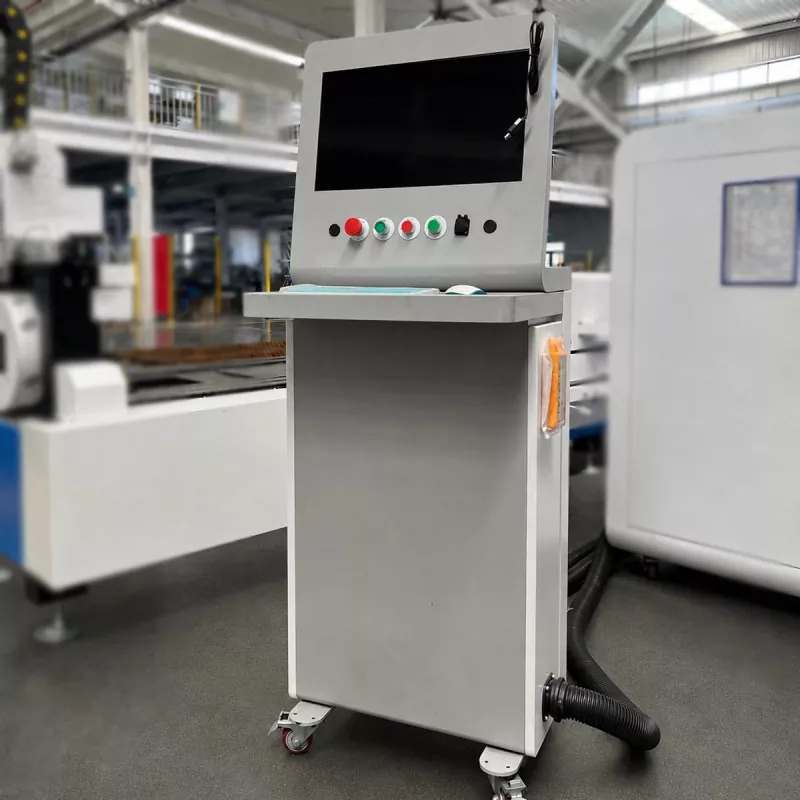

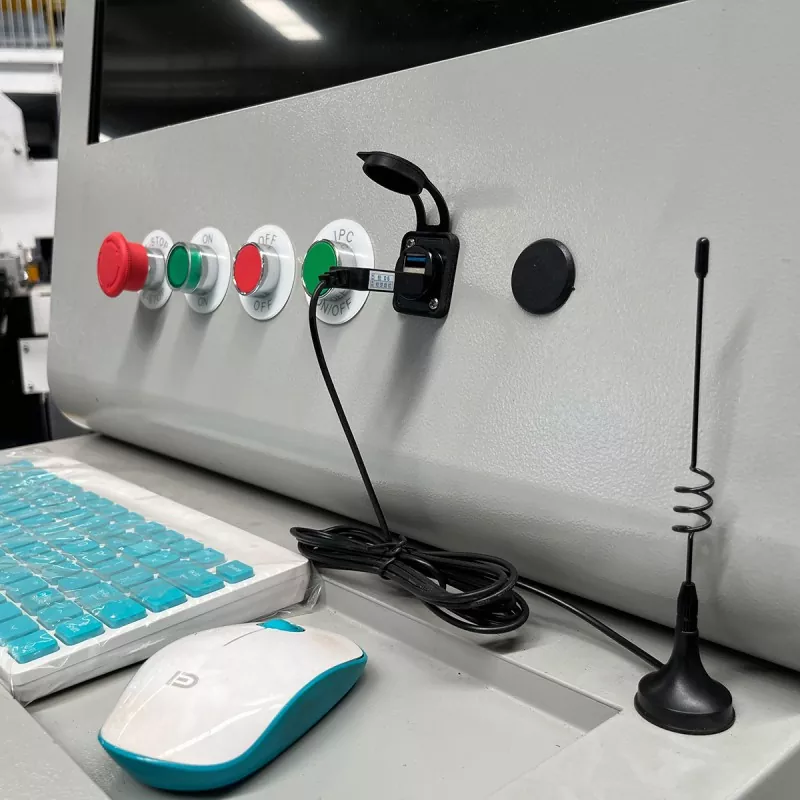

Máy cung cấp quyền truy cập vào khu vực tải, hệ thống mâm cặp và khu vực cắt để vận hành và kiểm tra hàng ngày. Người vận hành có thể thay đổi chương trình theo bản vẽ sản xuất, điều này rất hữu ích cho các nhà sản xuất thường xuyên thay đổi sản phẩm.

Bảo trì định kỳ nên bao gồm kiểm tra và làm sạch mâm cặp, các bộ phận dẫn hướng, bảo vệ đầu cắt, hệ thống làm mát, hệ thống khí, điểm bôi trơn và kết nối điện. Cần kiểm tra và thay thế vòi phun, thấu kính bảo vệ và các vật tư tiêu hao khác khi cần thiết.

Cấu hình máy

Cấu hình cuối cùng nên được chọn theo ứng dụng thực tế thay vì chỉ dựa vào công suất laser.

Trước khi yêu cầu báo giá, người mua nên xác nhận hình dạng và kích thước ống, kích thước ống tối đa và tối thiểu, chiều dài ống, vật liệu và độ dày thành, khối lượng sản xuất dự kiến, bản vẽ bộ phận điển hình, tốc độ cắt yêu cầu, yêu cầu chất lượng cạnh, không gian xưởng và nguồn điện, khí cắt và thiết bị phụ trợ.

Nên sử dụng mẫu cắt dựa trên vật liệu và bản vẽ thực tế của người mua trước khi lựa chọn thiết bị cuối cùng.

Thông số kỹ thuật

Độ dày và tốc độ cắt cuối cùng phải được xác nhận theo vật liệu, kích thước ống, độ dày thành, khí cắt, chất lượng cạnh yêu cầu và mục tiêu sản xuất.

Câu hỏi thường gặp

Máy có thể xử lý những vật liệu gì?

Nó có thể được cấu hình cho thép carbon, thép không gỉ, thép mạ kẽm, nhôm và các kim loại có thể cắt bằng laser phù hợp khác. Khả năng thực tế phụ thuộc vào loại vật liệu, độ dày, biên dạng ống, khí cắt và yêu cầu chất lượng cạnh.

Độ dày cắt tối đa là bao nhiêu?

Để tham khảo chung, mô hình 3kW có thể xử lý thành ống thép cacbon có đường kính lên đến khoảng 10–12 mm và thành ống bằng thép không gỉ có đường kính lên đến khoảng 5–6 mm trong các điều kiện thích hợp. Những giá trị này không phải là giới hạn phổ quát. Hiệu suất thực tế phải được xác nhận thông qua thử nghiệm với vật liệu, kích thước ống và chất lượng cạnh yêu cầu của người mua.

Máy có thể đạt được tốc độ cắt bao nhiêu?

Đối với các ống mỏng và có độ dày trung bình thông thường, tốc độ tham chiếu có thể dao động từ khoảng 0,5 đến 8 m/phút tùy thuộc vào vật liệu và độ dày. Ví dụ, thép carbon 2 mm có thể đạt tốc độ khoảng 4–8 m/phút, trong khi thép không gỉ 6 mm có thể hoạt động ở tốc độ khoảng 0,5–1,2 m/phút. Cắt lỗ, xẻ rãnh, góc và các đường viền phức tạp thường yêu cầu tốc độ thấp hơn.

Nó có thể cắt được những hình dạng ống nào?

Ứng dụng tiêu chuẩn bao gồm các ống tròn, vuông và hình chữ nhật. Cũng có thể thực hiện được các cấu hình đặc biệt được chọn sau khi xác nhận kích thước và yêu cầu kẹp của chúng.

Kích thước ống tối đa là bao nhiêu?

Đường kính ống tối đa là 120 mm và chiều dài ống tối đa là 6100 mm. Phạm vi sử dụng phải được xác nhận theo hình dạng ống, độ dày thành, phương pháp tải và cấu hình cuối cùng.

Nó có thể cắt lỗ và khe không?

Đúng. Máy cắt ống Laser sợi tiết kiệm có thể thực hiện cắt lỗ, xẻ rãnh, cắt đường viền và cắt đầu cuối ngoài việc cắt ống theo chiều dài.

3kW có đủ cho ứng dụng của tôi không?

Nguồn laser 3kW phù hợp với nhiều ứng dụng xử lý ống thông thường. Nhìn chung, nó có khả năng hoạt động tốt hơn hệ thống 2kW dành cho ống có độ dày trung bình và tiết kiệm hơn hệ thống 4kW dành cho yêu cầu sản xuất vừa phải. Sự lựa chọn chính xác phụ thuộc vào vật liệu, độ dày, kích thước ống, tốc độ cắt, khối lượng sản xuất và chất lượng cạnh. Người mua nên cung cấp thông tin phôi thực tế để đánh giá.

Nên chọn 2kW, 3kW hay 4kW?

Chọn 2kW khi hầu hết công việc liên quan đến ống thành mỏng và kiểm soát đầu tư là ưu tiên hàng đầu. Chọn 3kW cho phạm vi cân bằng của các ứng dụng thép cacbon, thép không gỉ và ống mạ kẽm thông thường. Chọn 4kW khi cần tốc độ sản xuất cao hơn, vật liệu dày hơn hoặc hoạt động ở cường độ nặng liên tục.

Nó có thể đạt được độ chính xác nào?

Độ chính xác định vị đã nêu là ±0,03 mm, với độ chính xác định vị lặp lại là ±0,03 mm. Độ chính xác thực tế của bộ phận cũng phụ thuộc vào độ thẳng của ống, độ kẹp, hiệu chuẩn máy, thông số cắt và cài đặt chương trình.

Hỗ trợ nhà sản xuất

EVER VIEW hỗ trợ khách hàng lựa chọn máy, cấu hình, đánh giá ứng dụng, cắt mẫu và chuẩn bị trước khi giao hàng.

Khách hàng có thể cung cấp kích thước ống, vật liệu, độ dày, yêu cầu sản xuất và bản vẽ để xem xét kỹ thuật. Cấu hình tùy chỉnh cũng có thể được thảo luận theo nhu cầu xử lý ống cụ thể.

Tại sao chọn máy này?

Máy cắt laser ống 3kW tiết kiệm này mang lại sự cân bằng thực tế giữa đầu tư, khả năng xử lý và khả năng sử dụng hàng ngày. Nó phù hợp với những người mua cần giải pháp laser sợi quang cho các ống kim loại thông thường, khả năng cắt tham chiếu khoảng 10–12 mm đối với thép carbon và 5–6 mm đối với thép không gỉ, lập trình kỹ thuật số linh hoạt, kẹp phổ quát và giảm các hoạt động thứ cấp.

So với máy 2kW, nó cung cấp công suất lớn hơn cho các vật liệu có độ dày trung bình. So với máy 4kW, nó có thể mang lại giải pháp tiết kiệm hơn cho những người mua không yêu cầu độ dày tối đa hoặc sản xuất tốc độ cao liên tục.

Yêu cầu kiểm tra cắt

Việc chọn máy cắt ống phải dựa trên phôi thực tế chứ không chỉ dựa trên thông số kỹ thuật.

Gửi EVER VIEW kích thước ống, vật liệu, độ dày, chiều dài, khối lượng sản xuất, tốc độ cắt yêu cầu và bản vẽ bộ phận của bạn để đánh giá ứng dụng và cấu hình máy.
